Система приточно — вытяжной вентиляции с рекуперацией СПВВР «Зилант»



Децентрализованная система принудительной приточно- вытяжной вентиляции с рекуперацией тепловой энергии СПВВР «Зилант» – простое и эффективное решение для обеспечения энергосберегающей вентиляции в квартирах, частных домах, социальных и коммерческих учреждениях.

ООО «Торговый Дом – «Зилант» изготавливает и предлагает  для проектирования и комплектации объектов капитального строительства и ремонта по специальным минимальным ценам три модификации инновационной компактной децентрализованной системы энергосберегающей  приточно-вытяжной вентиляции c рекуперацией тепловой энергии (СПВВР) под торговой маркой «Зилант»:   СПВВР 100, СПВВР 125 и СПВВР 200.

Преимущества СПВВР «Зилант»:

СПВВР «Зилант» решает следующие проблемы:

Если в помещении душно

Если в помещении душно

В застойном воздухе накапливается углекислый газ, который создает ощущение духоты нехватки свежего воздуха. Повышение уровня углекислого газа отрицательно сказывается на здоровье человека (головная боль, усталость и т.д.).



Уличный шум

Уличный шум

При открытых окнах с улицы попадает шум, а зимой слишком холодный воздух.

Недомогание

Недомогание

Из-за нехватки кислорода появляется ощущение недомогания, усталость, начинает клонить в сон. По нормам содержание кислорода должно быть не 21%, а современные плотные окна и двери не дают поступать воздуху естественным путем.



Пыль

Пыль

Через открытые окна в помещение будет поступать пыльный воздух.

Затхлый запах

Затхлый запах

Затхлый запах появляется из-за отсутствия вентиляции и как следствие повышение влажности.



Сквозняки

Сквозняки

При открытых окнах возникают сквозняки, а зимой поступление холодного воздуха. Это может привести к простуде.

Запотевание окон

Запотевание окон

Недостаточная вентиляция помещения приводит к повышению влажности воздуха, и влага начинает конденсироваться на холодной поверхности окна.



Насекомые

Насекомые

При открытом окне в помещение постоянно попадают насекомые, пух и мелкий мусор, переносимый ветром.

Грибок на стенах

Грибок на стенах

При высокой влажности происходит конденсация влаги не только на окнах, но и на обоях которые впоследствии являются отличной средой размножения плесневых грибов.



Необходимость отключать кондиционер

Необходимость отключать кондиционер

Во время работы кондиционера окна открывать не рекомендуется. Открыв окно, мы нарушаем тепловую изоляцию комнаты от уличной среды.

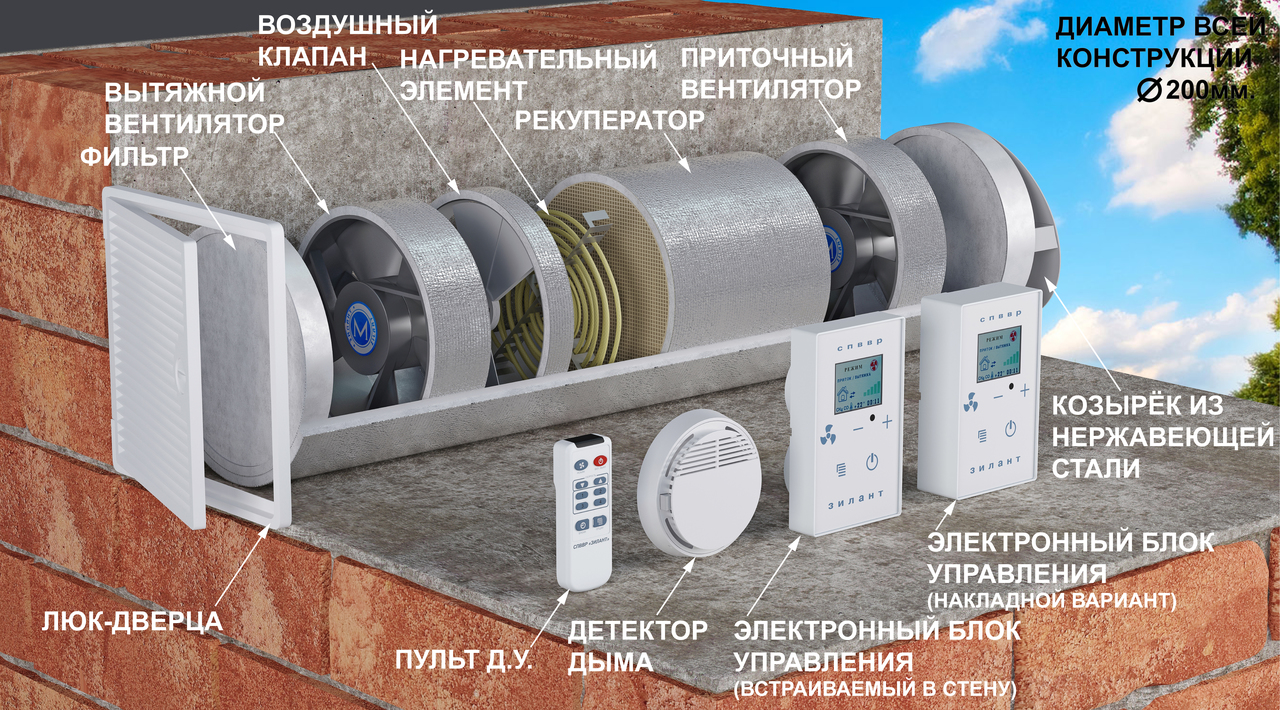

Составные части СПВВР

СППВР-200
Вентиляционные решетки
Современный дизайн внутренней решетки СПВВР позволяет гармонично вписать ее в интерьер любого помещения. Наружная решетка оснащена нержавеющим козырьком, обеспечивающим полноценную работу системы даже при фронтальном ветре, что особенно актуально для высотных зданий.

Фильтрация воздуха

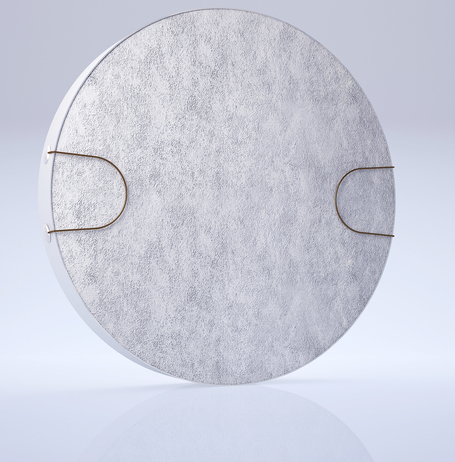

Очистка приточного и вытяжного воздуха осуществляется за счет двух встроенных фильтров класса G3, G4. Фильтры F5 или угольный устанавливаются в качестве опции. Фильтры обеспечивают подачу свежего воздуха, очищенного от пыли, насекомых, пыльцы, запахов, микроорганизмов и служат защитой элементов системы от засорения.

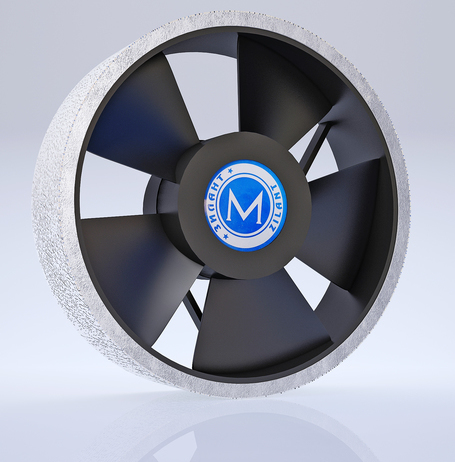

Вентилятор

СПВВР оснащаются 5-ти скоростными осевыми вентиляторами с низким энергопотреблением от 15 до 30 Вт. Подключаются к сети 220В. Двигатели вентиляторов имеют встроенную защиту от перегрева и шариковые подшипники для большего срока эксплуатации.

Телескопический воздуховод

Телескопический воздуховод круглого или прямоугольного сечения выполнен из оцинкованной стали, его длина регулируется в диапазоне от 400 до 750 мм. На наружной поверхности воздуховода находится слой звуко-теплоизоляции из самоклеющегося фольгированного вспененного полиэтилена.

Пульт дистанционного управленияПульт дистанционного управления ВоздуховодВоздуховод Воздуховод с люк дверцойВоздуховод с люк дверцой Воздуховод с наружным козырькомВоздуховод с наружным козырьком
Воздуховод погодоустойчивой решеткойВоздуховод погодоустойчивой решеткой Установка СПВВР в раздвинутом состоянииУстановка в раздвинутом состоянии с лицевой решеткой Установка в раздвинутом состоянии с лицевой решеткойВоздуховод в раздвинутом состоянии Воздушная заслонкаВоздушная заслонка (клапан)
РекуператорРекуператор ФильтрФильтр Блок управления с дисплеемБлок управления с дисплеем ВентиляторВентилятор

Эксплуатация Системы

Для включения Системы необходимо:

  1. 1. Включить напряжение на распределительном щите и вставить вилку в розетку.
  2. После включения, на дисплее появится информация о текущем выбранном режиме. Переключения Системы в один из четырех режимов работы производится нажатием на кнопку «Режим».  3
  3. Для начала и окончания работы Системы необходимо нажать кнопку «Вкл/Выкл».  1



Общий вид блока управления и ПДУ с обозначением кнопок показаны на рис.1, 2:

Переключение одного из 5 режимов



Переключение в режим опции и настройка системы

Переключение скорости вентилятора и управление системой



Включение/Выключение вентилятора системы

Рис. 1. Общий вид блока управления с обозначением кнопок управления


Рис. 2. Общий вид пульта дистанционного управления (ПДУ).



Существуют 5 режимов работы Системы:



  1. Режим вытяжки. Система работает только на вытяжку.



  1. Режим притока. Система работает только на приток.



  1. Режим энергосбережения. Основной режим.

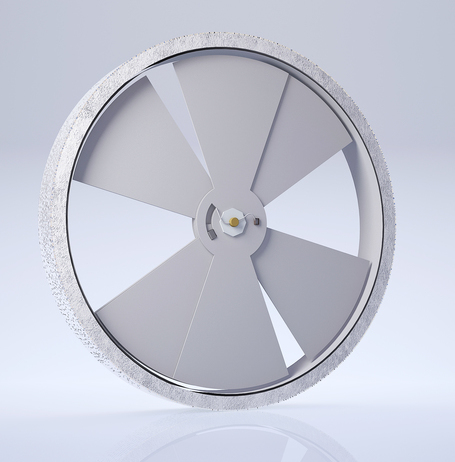

  1. Режим проветривания. Воздушный клапан открыт, а вентиляторы выключены.



  1. Мульти сетевой режим (cовместная работа нескольких Систем).



Производительность Системы (скорость вращения вентиляторов) регулируется нажатием кнопки «Скорость» на блоке управления или ПДУ.

Режим энергосбережения – основной режим работы Системы, при котором Система попеременно работает в режимах притока и вытяжки.

Длительность работы Системы на вытяжку или на приток в энергосберегающем режиме может устанавливаться в интервале от 20 секунд до 120 секунд.

Примерное соответствие между температурой наружного воздуха и длительностью работы Системы на приток и вытяжку в режиме энергосбережения следующее:



от   -40°С до   -25°С : 20 сек.,
от   -25°С до   -20°С : 20 сек.,
от   -20°С до   -15°С : 20 сек.,
от   -15°С до   -10°С : 30 сек.,
от -10°С до     -5°С : 35 сек.,
от     -5°С до      0°С : 40 сек.,
от      0°С до    +5°С : 50 сек.,
от   +5°С до +10°С : 60 сек.,
от +10° С до +15°С : 70 сек.,
от +15° С до +20°С : 80 сек.,
от +20° С до +25°С : 90 сек.,
от +25° С до +30°С : 60 сек.,
от +30° С до +35°С : 30 сек.,
от +35° С до +50°С : 20 сек.





Указанная длительность устанавливается потребителем на блоке самостоятельно в зависимости от температуры наружного воздуха. Для установки длительности необходимо перейти в меню «Опции», нажимая на кнопку «Опции», далее кнопки  <-/ +> перейти на пункт «Время притока/выт.» и нажать кнопку «Режим», после чего кнопками «< -/+ >» выбрать интервал. После выбора интервала необходимо зафиксировать значение нажатием на кнопку «Режим» и вернуться в основное меню нажатием на кнопку  «Опции».

В Системе предусмотрены функция защиты от переохлаждения и функция защиты от обледенения, которые включаются автоматически. Функция защиты от переохлаждения включается, когда температура подаваемого в помещение воздуха принимает значение +14°С и выключается, когда указанная температура принимает значение +20°С. О включении автоматической функции защиты от переохлаждения свидетельствует переход Системы в изменённый режим «приток-вытяжка» (2-ая скорость, длительность фазы «вытяжка» в два раза больше, нежели фаза «приток»).



Управление Системой

Блок управления координирует работу воздушного клапана с реверсивным мотором и вентиляторов.

На блоке управления имеются кнопки (название / назначение):

1) «Режим»:  3  в основном меню – переключение режимов / в меню опции- выбор пункта настройки.

2) Уменьшение скорости « –»: в основном меню регулировка скорости вращения вентилятора в сторону уменьшения

3) Увеличение скорости «+»: в основном меню – регулировка скорости вращения вентилятора в сторону увеличения

4) «Опции»  3  переход в меню опций, переход в основное меню.

Система включается при подаче питания и нажатия кнопки «Вкл/Выкл»  3  При первом включении Системы она начинает работу в энергосберегающем режиме 3, «Скорость» — 3 (60%).

При выключении Системы: на блоке управления или на ПДУ нажимаем кнопку При этом «Вкл/Выкл» : выключаются вентиляторы, включается реверсивный мотор воздушного клапана, который вращаясь против часовой стрелки, закрывает воздушный клапан и выключается Система выключается автоматически через 30 секунд.
Система комплектуется пультом дистанционного управления (принцип работы, как у телевизора). На ПДУ имеются аналогичные кнопки: «Режим», «Время», «Скорость», «Опции», «Вкл/Выкл».



Требования к транспортировке и хранению


Изделия должны храниться в сухих закрытых помещениях в заводской упаковке, транспортироваться в условиях,обеспечивающих сохранность изделия.


Монтаж и сервисно-техническое обслуживание (СТО)

Монтаж, СТО, гарантийный и постгарантийный ремонт Системы должны проводиться только уполномоченными организациями, имеющими соответствующий Сертификат Изготовителя.
Изготовитель рекомендует, для обеспечения помещения свежим воздухом согласно СНИП, устанавливать в помещениях по три Системы для вентилирования полезной площади: СПВВР100/СПВВР125/СПВВР200 — 30/50/100м². Информация о монтаже и работе в системном режиме содержится на стр.9.
Устанавливать воздуховоды Системы и реле-детектор дыма рекомендуется на высоте 2-2.5 метра от уровня пола. Осевую линию вентиляторов Системы не рекомендуется направлять на постоянные места сна и отдыха.
Электронный блок управления распологается, как правило, под вентиляционным блоком на высоте 1,5 м. от уровня пола или, по желанию заказчика, в любом месте, если удлинить соответствующие провода.

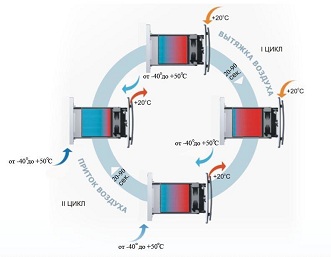

Принцип работы СПВВР

spvvr_3

I ЦИКЛ. Отработанный теплый воздух удаляется из помещения и, проходя через керамический рекуператор энергии, постепенно нагревает его и увлажняет, отдавая до 97% своего тепла . Через некоторое время, когда керамический рекуператор нагрелся, система автоматически переключается в режим притока воздуха.

II ЦИКЛ. Свежий воздух с улицы, проходя через керамический рекуператор энергии, увлажняется и подогревается до комнатной температуры за счет накопленного в рекуператоре тепла . Когда рекуператор остывает, вентилятор снова переключается в режим вытяжки воздуха и цикл повторяется.

spvvr_4Основные потери тепла в доме:

Окна, двери – до 17%
Система вентиляции – свыше 60%
Наружные стены, кровля – до 20%

Критерием качества воздуха в помещении является наличие постоянного притока чистого свежего тёплого воздуха с достаточной влажностью и одновременное удаление отработанных воздушных масс, что гарантирует комфортный микроклимат. Объём удаляемого воздуха при этом должен быть равен объему приточного. Для этого работа приточной вентиляции (отвечающей за приток воздуха) и вытяжной (удаление воздушных масс) должны быть скоординированы внутренней автоматикой системы вентиляции .

Приточно-вытяжная вентиляция помещений за короткое время обновит воздух, создавая и далее поддерживая идеальный микроклимат. Таким образом лучшая вентиляция – принудительная приточно-вытяжная.

Основные характеристики СПВВР 125:

Масса прибора СПВВР 5,5 кг
Диапазон рабочих температур от- 40 до + 50С
Электропотребление от 12 до 20 Вт/ч
Уровень воздухообмена в интервале от 15 до 75 м3 /час
Уровень собственного шума от 15 до 40 дБ
Диаметр отверстия в стене 132 мм
Устанавливается в стену толщиной от 400 до 750 мм

Основные характеристики СПВВР 200:

Масса прибора СПВВР 8,5 кг
Диапазон рабочих температур от- 40 до + 50С
Электропотребление от 15 до 30 Вт/ч
Уровень воздухообмена в интервале от 60 до 200 м3 /час
Уровень собственного шума от 15 до 40 дБ
Диаметр отверстия в стене 200 мм
Устанавливается в стену толщиной от 400 до 750 мм

Расчет Экономии

Расчёт экономии для многоквартирного жилого дома.

Например: общая площадь дома — 9000 кв.м..
Средняя потреблённая всем домом за отопительный сезон тепловая энергия — 2000 Гкал.
На квартиру площадью 100 кв.м. приходится: 2000*100/9000=22,2 Гкал.
Стоимость тепловой энергии: — 1300 руб./Гкал*22,2=28860 руб.
Соответственно экономия составит: 28860 x 50% = 14430 руб./1 сезон.

Расчёт экономии для частного дома.

Например: Частный дом площадью 80 м2.
Затраты на отопление – 30000 руб. за сезон.
Следовательно,экономия составит 15000 руб. за сезон.

Сравнительная таблица энергосберегающих приточно-вытяжных систем с рекуперацией тепла

№ п.п.Наименование производителяНаименование
изделия
МощностьКонтактыРозничная цена
1ООО «ГК «Citiair»Alasca C - 400 L400 м. куб/час(495)969772882865р.
2Systemair (Швеция)Systemair VX-250TV/P 250 м.куб./час(499) 9220667
88005554577
(495) 7271749
69760р.
3ООО «Аэро Сервис»Daikin HRV VAM 150 FA.150 м. куб./час(812) 3743737
(495) 2293157
63831р.
4ООО «ПСК» Komfovent Domekt Rego 250 PE-B-AC-C4180м. куб./час(812) 309366856450р.
5«Экотерм» НПФ г.ОмскУврк - 5050м. куб./час(3812) 236323
250628
от 19900р.
6ООО «Вентс»ТвинФреш Р -50-230м. куб./час+38 (044) 406 -36-27от 44000р.
7ООО «ТД- «ЗИЛАНТ»СПВВР180 м.куб./час(843) 512 -75-12от 17500р.

Характеристики СПВВР «Зилант»

1 . Один прибор на одно или несколько помещений, общим объемом до 180 куб. м.
(около 60 кв. м.).

2. Имеются режимы работы вентилятора
— только на приток
— только на вытяжку
— энергосберегающий режим – попеременно на приток и на вытяжку
— режим проветривания
— автоматическая функция защиты от переохлаждения помещения

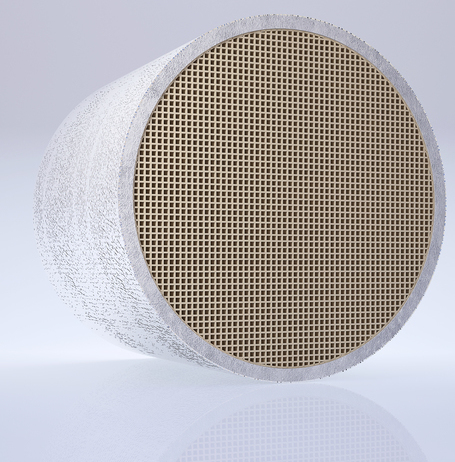

3. Сотовые керамические рекуператоры имеют:
— прямоугольное или круглое сечение
— высокий (до 97 %) КПД
— при воздействии влаги не теряет своих свойств
— обеспечивает прохождение необходимого объема воздуха с достаточной скоростью.

4. Расход электроэнергии от 15 до 30 Вт /час

5. Соответствующий уровень шума – от 15 до 40 Дб.

Сравнение с централизованными вентиляционными системами с рекуперацией

Предназначены для вентилирования нескольких помещений . Производительность от 1000 до 3000 м . куб./час . Для них из — за наличии воздуховодов необходим мощный вентилятор с мотором не менее 2 кВт/час. Цена такой системы в пересчете на одно помещение площадью 30– 40 м . кВ. в 5 раз больше чем для децентрализованной системы . Установить централизованные системы можно только в процессе строительства или капитального ремонта помещений . Существуют вентиляционные системы, где одновременно работают 2 вентилятора, один на приток, другой на вытяжку . При одновременной работе двух вентиляторов — больше шума, большой расход электроэнергии, на 30% меньше КПД, нет защиты от обледенения, в два раза меньший воздухообмен,нет режимов только на приток или только на вытяжку.

Пластинчатые (бумажные) , роторные , сотовые пластиковые

Пластинчатые рекуператоры – громоздкие, необходима частая смена бумажных картриджей, боятся влаги, большая стоимость, КПД не выше 75%.

Технические характеристикиРоторные рекуператоры – вращающийся барабан создает дополнительный шум, мотор барабана требует дополнительный расход электроэнергии, необходимо частое обслуживание и ремонт, высокая стоимость.

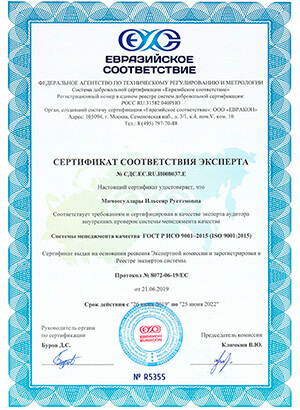

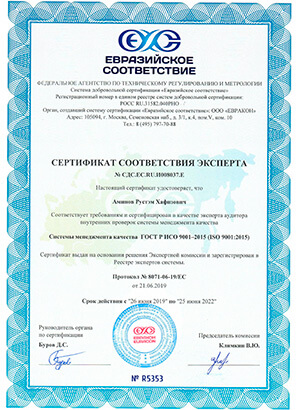

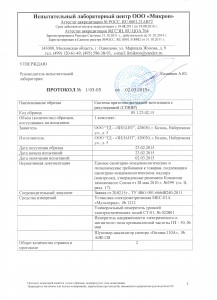

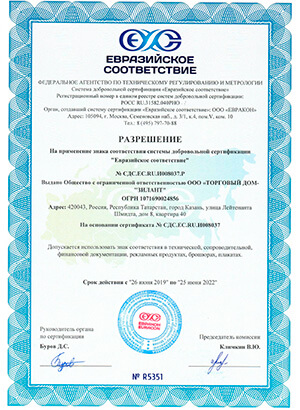

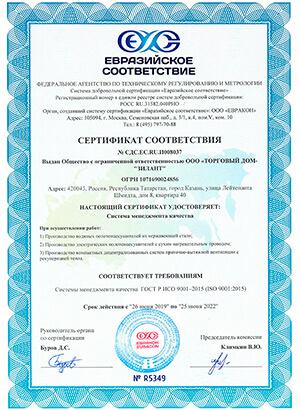

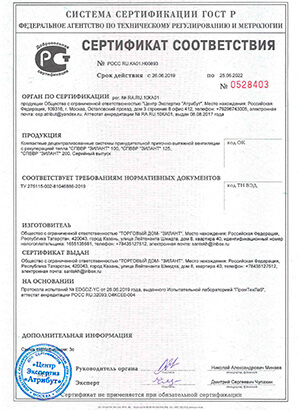

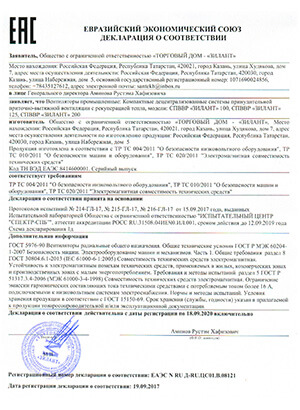

Сертификаты:

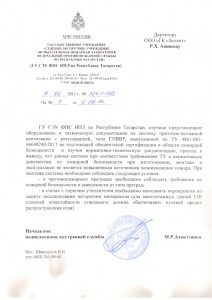

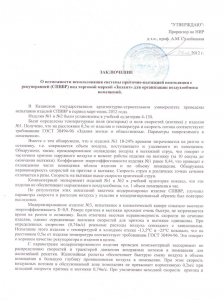

Заключение МЧСЗаключение

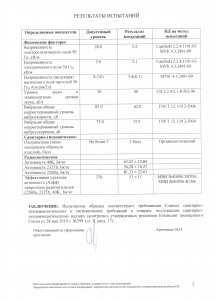

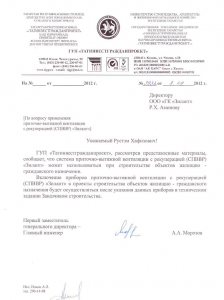

Экспертное заключение к сертификату СПВВР Протокол экспертизы к экспертному закл к сертификату СПВВР Результаты испытаний к протоколу 1 06 к сертификату СПВВР Протокол 1 06 к сертификату СПВВР



Скачать Паспорт СПВВР

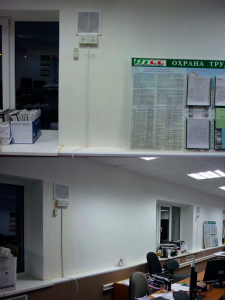

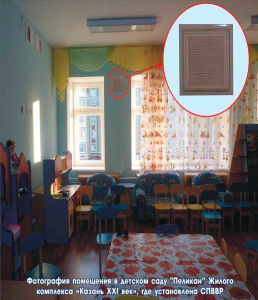

Фото СПВВР «Зилант», установленных на некоторых объектах. Общее  количество таких объектов –не менее 270 ( по состоянию на 01.10.14)

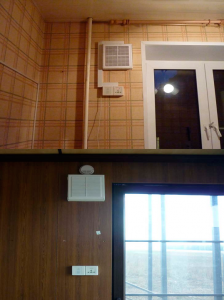

Пример установки СПВВР

Пример установки СПВВР

Пример установки СПВВР
